0.6/1kV低壓電力電纜系列
0.6/1kV交聯聚乙烯絕緣電力電纜產品說明
一、產品標準
本產品按GB/T12706.1-2008《額定電壓35kV銅芯、鋁芯塑料絕緣電力電纜》標準生產，同時還可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。
二、適用范圍
本產品適用于工頻額定電壓0.6/1kV配電網或工業裝置中固定敷設之用。
三、工作溫度與敷設條件
１.工頻額定電壓U0/U 0.6/1kV。
２.電纜導體允許長期最高溫度不超過90℃。
３.短路時（最長時間不超過5S）電纜導體的最高溫度不超過250℃。
*在地面敷設
４.電纜敷設時環境溫度不低于0℃。
５.電纜彎曲半徑為：
單芯電纜:20(D+d)±5%
三芯電纜:15(D+d)±5%
電纜沒有敷設位差的限制。
*在空氣中敷設
1.單芯電纜平行敷設時中心距離：185㎜2及以下為電纜直徑的2倍；240㎜2及以上為90㎜。
2.周?chē)h(huán)境空氣溫度：40℃
四、電纜型號
| 型號 | 名稱 | 適用范圍 |
| YJV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 | 室內隧道及電纜溝等場所，不能承受機械外力。 |
| YJLV | 鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 | |

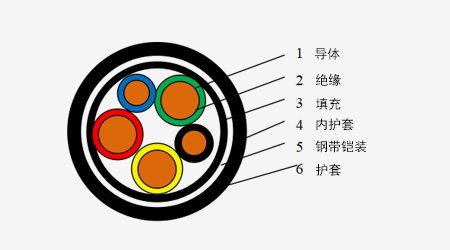

| YJV22 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 | 室內、隧道、電纜溝內或直埋地下，可在潮濕環境及地下水位較高的地方使用，能夠承受一定的機械外力和一定的拉力。 |
| YJLV22 | 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
0.6/1 kV聚氯乙烯絕緣電力電纜產品說明
一、產品標準
本產品按GB/T 12706-2008《額定電壓35 kV銅芯、鋁芯塑料絕緣電力電纜》標準生產，同時還可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。
二、適用范圍
本產品適用于工頻額定電壓0.6/1 kV及以下配電網或工業裝置中固定敷設之用。
三、使用特性
工頻額定電壓U0/U 0.6/1 kV。
電纜導體允許長期最高溫度不超過70℃。
短路時（最長時間不超過5S）電纜導體的最高溫度：導體截面≤300㎜2 160℃
導體截面≥300㎜2 140℃
電纜敷設時環境溫度不低于0℃。
電纜彎曲半徑：不小于電纜外徑的10倍。
四、電纜型號
| 型號 | 名稱 | 適用范圍 |
| VV | 銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜 | 室內隧道及電纜溝等場所，不能承受機械外力。 |
| VLV | 鋁芯聚氯乙烯絕緣聚氯乙烯護套電力電纜 | |
| VY | 銅芯聚氯乙烯絕緣聚乙烯護套電力電纜 | |
| VLY | 鋁芯聚氯乙烯絕緣聚乙烯護套電力電纜 | |
| VV22 | 銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 | 室內、隧道、電纜溝內或直埋地下，可在潮濕環境及地下水位較高的地方使用，能夠承受一定的機械外力和一定的拉力。 |
| VLV22 | 鋁芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 | |
| VV23 | 銅芯聚氯乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 | |
| VLV23 | 鋁芯聚氯乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 |
